TARJETA DE E/S ANALÓGICA DS200TCQAG1A de General Electric

Dimensiones:

28x21,4x2cm

Peso:

0,6 kg

Puerta de enlace maestra :

-20 a 25°C

Voltaje :

12 VCC

Circuito LVDT/R

Para detectar la posición de los actuadores, se utilizan transformadores diferenciales lineales variables (LVDT) o reactores diferenciales lineales variables (LVDR). El conector JF se utiliza para leer señales de posición desde el tablero de terminales TBQC. El Programa de Secuencia de Control emplea señales escaladas y condicionadas (CSP).

Las señales de excitación LVDT/R se escriben en la placa terminal QTBA a través de la placa TCQC. Los LVDT/R se utilizan comúnmente para regular las salidas de las servoválvulas.

Circuito de vibración sísmica

Los sensores de vibración sísmica en R2 y R3 terminan en la placa terminal TBQB y son leídos por la placa TCQA de los núcleos R1 y R3, respectivamente. Las señales se escalan y acondicionan antes de escribirse en Control Engine para su monitoreo y protección por parte del CSP. Los valores de escala se establecen en el Configurador de E/S de la interfaz del operador.

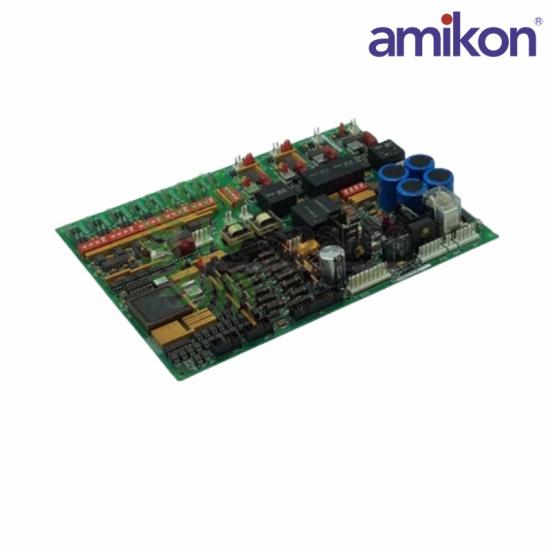

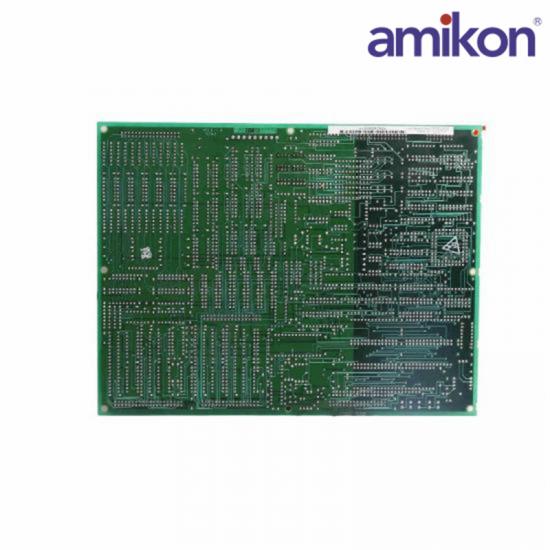

DS200TCQAG1A

DS200TCQAG1A es una placa de E/S analógica desarrollada por GE. La placa de E/S analógica (TCQA) escala y acondiciona muchas de las señales analógicas leídas por los tableros de terminales montados en los núcleos de E/S R1, R2 y R3. Estas señales incluyen entradas LVDT, salidas de servoválvulas, entradas de termopar, entradas y salidas de 420 mA, entradas de vibración, salidas de controlador de relé, entradas de pulso, entradas de voltaje y señales de línea y generador. Algunas de las señales se escriben en la placa STCA a través del conector 3PL. El conector JE se utiliza para intercambiar las señales del generador y de la línea con la placa TCQC. La placa TCQA escala y acondiciona señales de entrada de 420 mA, como la presión del flujo de combustible y las señales de detección de calado del compresor.
